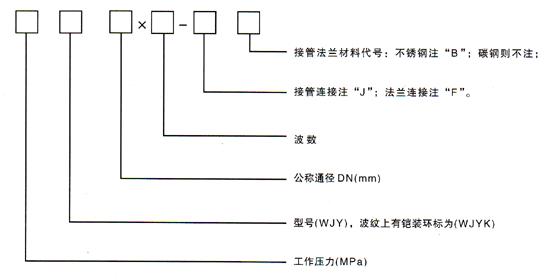

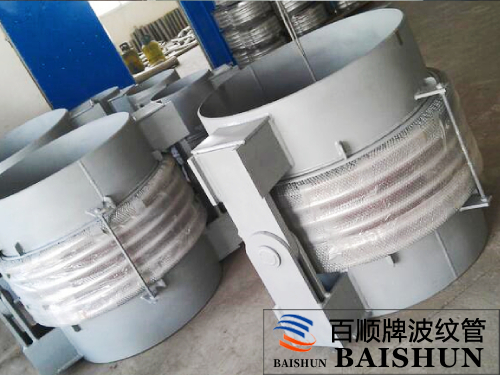

型號：1.6WJY800×6J  表示：此萬向鉸鏈膨脹節工作壓力為1.6MPa，公稱通徑為800mm，波數為4，φ820*10接管連接。

二、萬向鉸鏈波紋補償器類型



          2）連接方式： 1、法蘭連接式　 2、接管連接式

          3）萬向鉸鏈膨脹節角向補償量： ±4－±9

          4）萬向鉸鏈波紋補償器（WJY）性能參數

                a 使用壓力:≤0.1MPa（設計爆破壓力≥0.35MPa）；

                b 使用溫度:.0~350℃

          5）波紋管結構：奧氏體不銹鋼板雙層結構，內層0Cr17Ni14MO2,外層0Cr18Ni9（GB3280）

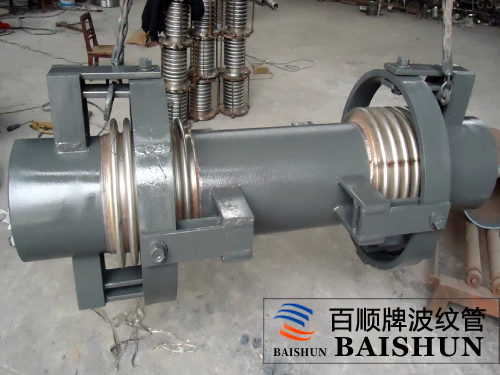

          萬向鉸鏈波紋補償器（WJY）主要用于電廠鍋爐送粉管道，吸收鍋爐爐膛向下熱膨脹和爐膛的橫向膨脹及送粉管道的熱位移。萬向鉸鏈波紋補償器（WJY）能吸收任意方向的位移。本部件一般裝設在燃燒器入口的水平或垂直送 粉管道上。規格系列DN200~DN600，系列外的規格，可向制造廠另行訂貨。

四、萬向鉸鏈波紋補償器使用說明：

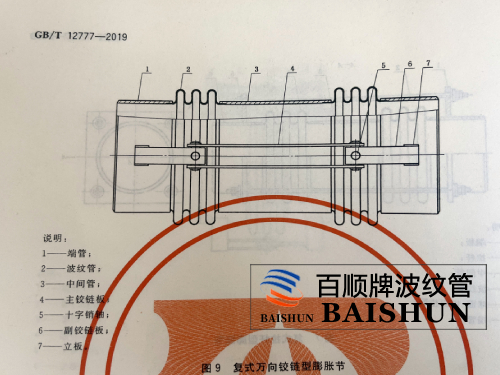

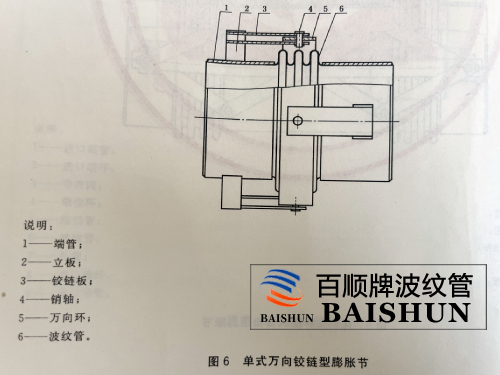

        萬向鉸鏈波紋補償器可以補償任意平面內的角位移。樣本中所列出的角位移補償量，為單一平面內允許的蕞大補償量。

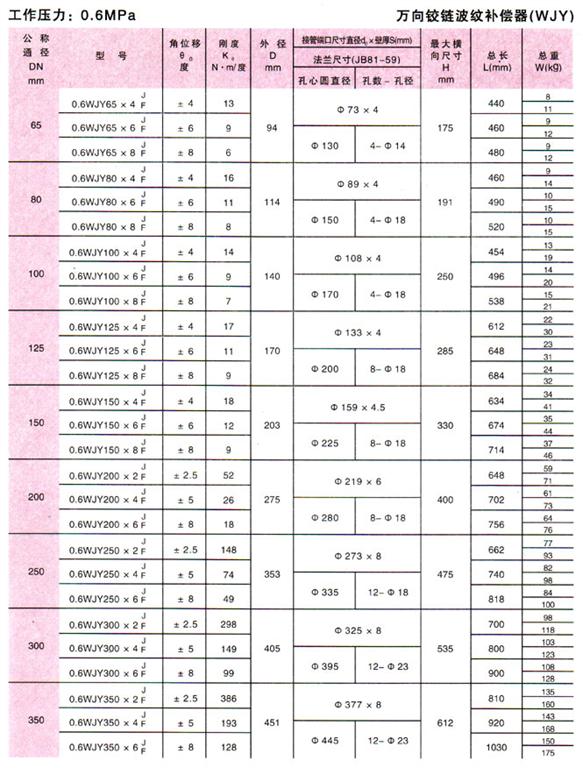

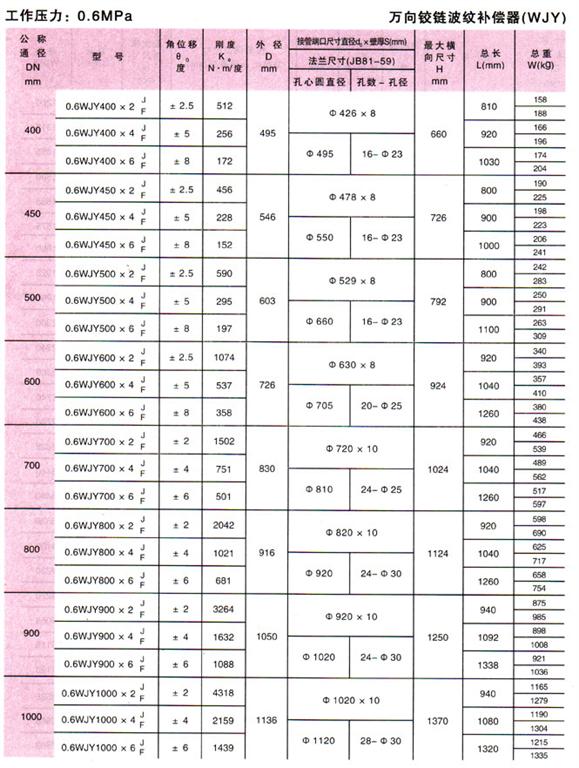

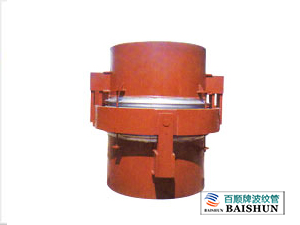

萬向鉸鏈波紋補償器（WJY）參數1

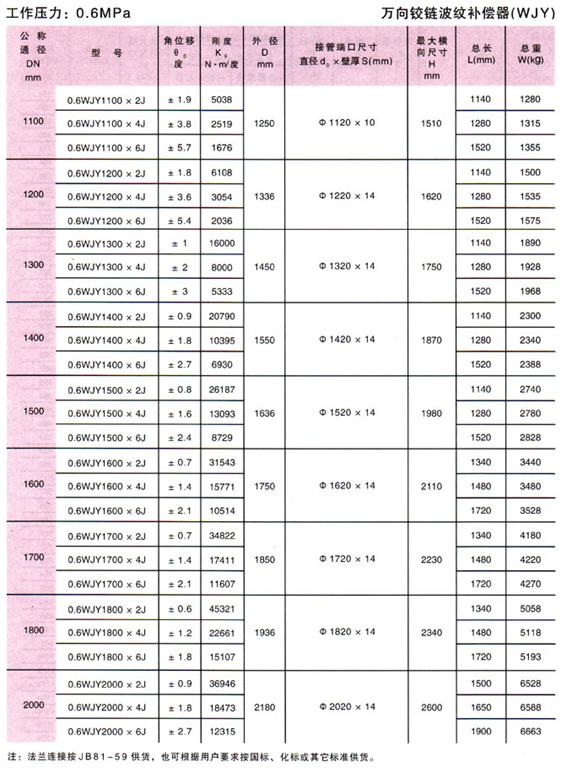

萬向鉸鏈波紋補償器（WJY）參數2

萬向鉸鏈波紋補償器（WJY）參數3
